Люк-вставка ЛВ-3

Люки-вставки ЛВ-3 предназначены для установки на воздуховодах вентиляционных систем и трубопроводах выхлопных газов дизельных установок вплотную к герметическим вентиляционным клапанам типа ГК ИА.

Изделия применяются совместно с гермоклапанами ГК ИА 01009-300 и ГК ИА 01010-300 и обеспечивают удобный доступ для осмотра внутренней части клапанов, а также для их очистки от возможных засоров и загрязнений.

Использование люков-вставок ЛВ-3 упрощает проведение регламентного обслуживания вентиляционных систем, позволяет оперативно контролировать техническое состояние оборудования и поддерживать его надежную и безопасную эксплуатацию.

Поможем подобрать и оформить заказ:

Комплектность поставки

В стандартный комплект поставки люков-вставок ЛВ-3 входят:

  • люк-вставка ЛВ-3;
  • паспорт изделия;
  • техническое описание;
  • руководство по эксплуатации.

Эксплуатационная документация содержит подробную информацию о технических характеристиках изделия, правилах и требованиях безопасной эксплуатации, гарантийном сроке службы, а также контактные данные предприятия-изготовителя.

Обозначение

Люки-вставки ЛВ-3 имеют следующий вид обозначения:

  • Л — люк
  • В — вставка
  • 3 – номинальный диаметр 300 мм.

Основные комплектующие и принцип работы

Люк-вставка ЛВ-3 состоит из следующих ключевых деталей (см. рис. 1):

  • Корпус-тройник 1 с двумя фланцами 4 и 5 по торцам и боковым люком, который позволяет визуально, а также на  ощупь провести проверку состояния и, в случае надобности, прочистить место прижатия тарели клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01009-300 или ГК ИА 01010-300 от возможных засорений;
  • Крышка 2, плотно закрывает проем бокового люка посредством болтовых соединений через резиновую прокладку;
  • Ответный фланец 6, комплектуется  вместе с люком-вставкой ЛВ-3, для закрепления на воздуховоде.

Люки-вставки ЛВ-3 устанавливаются на приточных и вытяжных воздуховодах  толщиной не более 2мм .

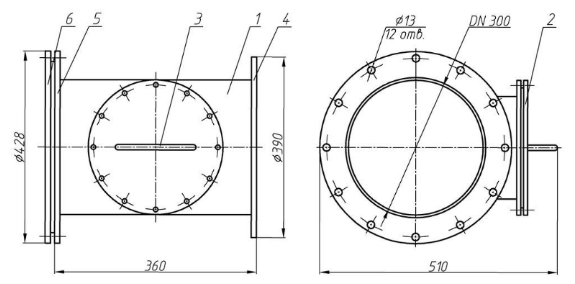

Обозначения на чертеже:

  1. Корпус-тройник
  2. Крышка
  3. Ручка
  4. Фланец
  5. Фланец
  6. Ответный фланец

Маркировка

На корпусе люка-вставки ЛВ-3 размещена фирменная заводская шильда, на которой указывается следующая информация:

  • наименование предприятия-изготовителя;
  • обозначение люка-вставки;
  • заводской порядковый номер;
  • дата выпуска;
  • масса изделия.

Технические характеристики

Параметр Значение
 длина 360
ширина 510
высота 428
Номинальный диаметр, мм 300
Присоединение к трубопроводу Фланцевое
Диаметр отверстий под болты, мм 13
Количество отверстий под болты, шт 12
Установочное положение Любое, обеспечивающее свободный доступ к крышке люка-вставки
Масса, кг 14,1
