Люк-вставка ЛВ-10-8

Люки-вставки ЛВ-10-8 предназначены для установки на воздуховодах вентиляционных систем и трубопроводах выхлопных газов дизельных установок вплотную к герметическим вентиляционным клапанам типа ГК ИА.

Изделия применяются совместно с гермоклапанами ГК ИА 01009-1000 и обеспечивают удобный доступ для осмотра внутренней части клапанов, а также для их очистки от возможных засоров и загрязнений.

Использование люков-вставок ЛВ-10-8 позволяет упростить техническое обслуживание вентиляционных систем, повысить надежность работы оборудования и обеспечить стабильную эксплуатацию инженерных коммуникаций.

Поможем подобрать и оформить заказ:

Комплектность поставки

В стандартный комплект поставки люков-вставок ЛВ-10-8 входят:

  • люк-вставка ЛВ-10-8;
  • паспорт изделия;
  • техническое описание;
  • руководство по эксплуатации.

Документация содержит сведения о технических характеристиках изделия, правилах и требованиях безопасной эксплуатации, гарантийном сроке службы, а также контактную информацию предприятия-изготовителя.

Обозначение

Люки-вставки ЛВ-10-8 имеют следующий вид обозначения:

  • Л – люк
  • В – вставка
  • 10 – номинальный диаметр 1000 мм
  • 8 – толщина корпуса 8 мм.

Основные комплектующие и принцип работы

Люк-вставка ЛВ-10-8 состоит из следующих ключевых деталей:

  • Корпус-тройник 1 с двумя фланцами 4 и 5 по торцам и боковым люком, который позволяет визуально, а также на  ощупь провести проверку состояния и, в случае надобности, прочистить место прижатия тарели клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01009-1000 от возможных засорений;
  • Крышка 2, плотно закрывает проем бокового люка посредством болтовых соединений через резиновую прокладку;
  • Ответный фланец 6, комплектуется   вместе с люком-вставкой ЛВ-10-8, для закрепления на  воздуховоде.

Люки-вставки ЛВ-10-8 размещаются на воздуховодах транспортирующих газообразные средства массового поражения и аэрозоли, на воздуховодах производимых из электросварных труб, а также  на воздуховодах, предназначенных для транспортировки воздушной среды  высокой температуры от плюс 50°С и выше.

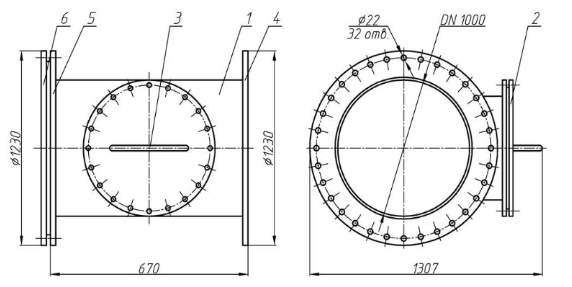

Обозначения на чертеже:

  1. Корпус-тройник
  2. Крышка
  3. Ручка
  4. Фланец
  5. Фланец
  6. Ответный фланец

Маркировка

На корпусе люка-вставки ЛВ-10-8 размещена фирменная заводская шильда, на которой указывается следующая информация:

  • наименование предприятия-изготовителя;
  • обозначение люка-вставки;
  • заводской порядковый номер;
  • дата выпуска;
  • масса изделия.

Технические характеристики

Параметр Значение
длина 670
ширина 1307
высота 1230
Номинальный диаметр, мм 1000
Присоединение к трубопроводу Фланцевое
Диаметр отверстий под болты, мм 22
Количество отверстий под болты, шт 32
Установочное положение Любое, обеспечивающее свободный доступ к крышке люка-вставки
Масса, кг 259
