Люк-вставка ЛВ-2-6

Люки-вставки ЛВ-2-6 предназначены для монтажа на воздуховодах вентиляционных систем и трубопроводах выхлопных газов дизельных установок вплотную к герметическим вентиляционным клапанам типа ГК ИА.

Изделия применяются совместно с гермоклапанами ГК ИА 01013-200 и ГК ИА 01012-200 и обеспечивают удобный доступ для осмотра внутренней части клапанов, а также для их очистки от возможных засоров и загрязнений.

Использование люков-вставок ЛВ-2-6 позволяет упростить регламентное обслуживание вентиляционных систем, повысить надежность работы оборудования и сократить время проведения профилактических и сервисных работ.

Поможем подобрать и оформить заказ:

Комплектность поставки

В стандартный комплект поставки люков-вставок ЛВ-2-6 входят:

  • люк-вставка ЛВ-2-6;
  • паспорт изделия;
  • техническое описание;
  • руководство по эксплуатации.

Сопроводительная документация содержит сведения о технических характеристиках изделия, правилах и требованиях безопасной эксплуатации, гарантийном сроке службы, а также контактную информацию предприятия-изготовителя.

Основные комплектующие и принцип работы

Люк-вставка ЛВ-2-6 состоит из следующих ключевых деталей:

  • Корпус-тройник 1 с двумя фланцами 4 и 5 по торцам и боковым люком, который позволяет визуально, а также на  ощупь провести проверку состояния и, в случае надобности, прочистить место прижатия тарели клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01013-200 или ГК ИА 01012-200 от возможных засорений;
  • Крышка 2, плотно закрывает проем бокового люка посредством болтовых соединений через резиновую прокладку;
  • Ответный фланец 6, комплектуется вместе с люком-вставкой ЛВ-2-6, для закрепления на воздуховоде.

Люки-вставки ЛВ-2-6 размещаются на воздуховодах транспортирующих газообразные средства массового поражения и аэрозоли, на воздуховодах производимых из электросварных труб, а также  на воздуховодах, предназначенных для транспортировки воздушной среды  высокой температуры от плюс 50°С и выше.

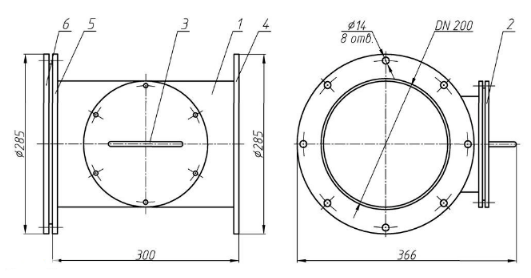

Обозначения на чертеже:

  1. Корпус-тройник
  2. Крышка
  3. Ручка
  4. Фланец
  5. Фланец
  6. Ответный фланец

Маркировка

На корпусе люка-вставки ЛВ-2-6 размещена фирменная заводская шильда, на которой указываются следующие данные:

  • наименование предприятия-изготовителя;
  • обозначение люка-вставки;
  • заводской порядковый номер;
  • дата выпуска;
  • масса изделия.

Технические характеристики

Параметр Значение
 длина 300
ширина 366
высота 285
Номинальный диаметр, мм 200
Присоединение к трубопроводу Фланцевое
Диаметр отверстий под болты, мм 14
Количество отверстий под болты, шт 8
Установочное положение Любое, обеспечивающее свободный доступ к крышке люка-вставки
Масса, кг 19
