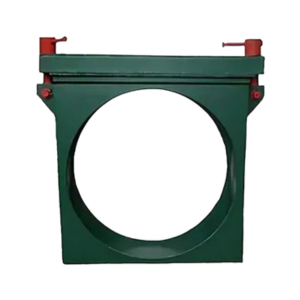

Коробка УЗ-3 для УЗС
Коробка УЗ-3 предназначена для установки в нее противовзрывных защитных секций (унифицированных) – УЗС-1.
Совместно с секциями коробка образует надежный узел, обеспечивающий защиту вентиляционных каналов от воздействия ударной волны.
Коробки УЗ-3 и противовзрывные защитные секции УЗС-1 монтируются на воздуховодах диаметром 630 мм и могут устанавливаться как на вертикальных, так и на горизонтальных участках вентиляционных систем.
Обозначение
Коробка для противовзрывной защитной секции (унифицированной) УЗС-1 имеет обозначение УЗ-3.
Основные комплектующие и принцип работы
Коробка УЗ-3 состоит из корпуса и съемной крышки. Конструкция предусматривает приваривание коробки к воздуховодам диаметром 630 мм, что обеспечивает прочное и герметичное соединение. Противовзрывная защитная секция УЗС-1 устанавливается в коробку по специальным направляющим, что облегчает монтаж и последующее обслуживание оборудования.
Съемная крышка плотно и герметично закрывает коробку, предотвращая утечки воздуха и обеспечивая надежную фиксацию секции. Коробки УЗ-3 размещаются на воздуховодах крышкой в бок, что позволяет обеспечить удобный доступ для технического обслуживания, демонтажа и установки противовзрывной защитной секции.
При монтаже необходимо предусмотреть свободный доступ специалистов к коробке, возможность беспрепятственного открывания крышки, а также условия для извлечения и установки секции УЗС-1 при проведении профилактических и ремонтных работ.

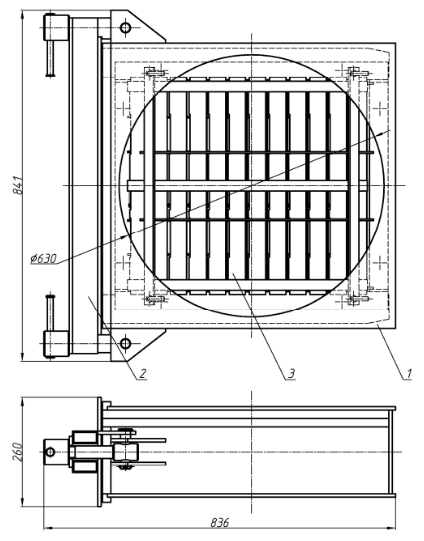

Обозначения на чертеже:
- Корпус
- Съемная крышка
Комплектность
В комплект поставки коробки УЗ-3 для противовзрывной защитной секции УЗС-1 входят:
- коробка УЗ-3;
- паспорт изделия;
- техническое описание;
- руководство по эксплуатации.
В эксплуатационной документации приводятся сведения о технических характеристиках продукции, требования и правила безопасной эксплуатации, гарантийный срок службы, а также контактная информация предприятия-изготовителя.
Маркировка
На корпусе коробки УЗ-3 размещается фирменная заводская шильда с указанием следующих данных:
- наименование предприятия-изготовителя;
- обозначение коробки;
- заводской порядковый номер;
- дата выпуска;
- масса изделия.
Упаковка
Коробки УЗ-3 укладываются и надежно закрепляются на деревянных поддонах, что обеспечивает защиту изделий от механических повреждений и деформаций в процессе транспортировки и хранения. Перед упаковкой съемная крышка устанавливается на коробку УЗ-3 и плотно закрывается.
Технические характеристики
| Параметр | Значение |
|---|---|
| Устанавливаемая противовзрывная защитная секция | УЗС-1 |
| длина | 836 |
| ширина | 260 |
| высота | 841 |
| Давление ударной волны, кгс/см2 | до 10 |
| Диаметр отверстия под воздуховод, мм | 630 |
| Масса, кг | 85 |
