Коробка МЗ-2 для МЗС
Коробка МЗ-2 предназначена для установки в нее противовзрывных защитных секций (малогабаритных) – МЗС и применяется в составе систем вентиляции для повышения уровня безопасности объектов. Конструкция обеспечивает надежное размещение секции и ее корректную работу при воздействии ударной волны.
Коробки МЗ-2 совместно с противовзрывными защитными секциями МЗС устанавливаются на воздуховодах диаметром 325 мм. Такое решение позволяет эффективно интегрировать оборудование в существующие вентиляционные сети различных зданий и сооружений.
Обозначение
Коробка для противовзрывной защитной секции (малогабаритной) – МЗС имеет обозначение МЗ-2, которое используется в технической документации, проектных решениях и при заказе оборудования.
Основные комплектующие и принцип работы

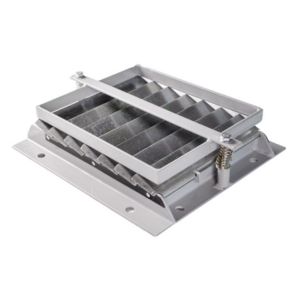

Коробка МЗ-2 для противовзрывной защитной секции (малогабаритной) – МЗС состоит из прочного корпуса и съемной крышки. Коробка приваривается к воздуховодам диаметром 325 мм, обеспечивая герметичное и надежное соединение. Противовзрывная защитная секция МЗС устанавливается внутрь коробки по направляющим, что упрощает монтаж и последующее обслуживание.
Съемная крышка плотно и герметично закрывает коробку, предотвращая утечки воздуха и обеспечивая защиту внутреннего оборудования. Коробки МЗ-2 допускают установку как на вертикальных, так и на горизонтальных воздуховодах, при этом крышка располагается сбоку для удобства доступа.
При монтаже необходимо обеспечить свободный доступ специалистов к коробке и возможность беспрепятственного открытия крышки. Конструкция должна позволять быстро извлекать и устанавливать противовзрывную защитную секцию МЗС, а также выполнять профилактические и ремонтные работы без демонтажа воздуховода.

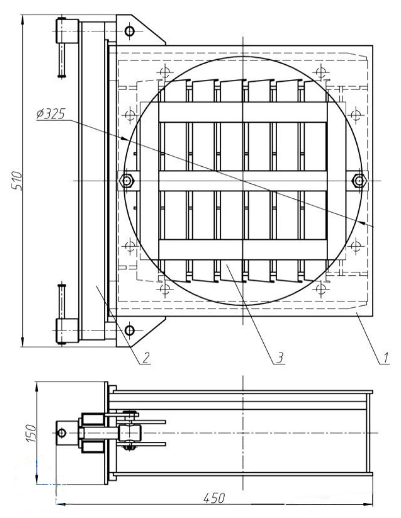

Обозначения на чертеже:
- Корпус коробки
- Съемная крышка
Комплектность
В стандартный комплект поставки коробки МЗ-2 входят следующие позиции.
- коробка МЗ-2 для противовзрывной защитной секции (малогабаритной) – МЗС;
- паспорт изделия;
- техническое описание;
- руководство по эксплуатации.
Эксплуатационная документация содержит сведения о технических характеристиках продукции, требованиях к безопасной эксплуатации, гарантийном сроке службы и контактные данные предприятия-изготовителя.
Маркировка
На корпусе коробки размещена фирменная заводская шильда с основной идентификационной информацией.
- наименование предприятия-изготовителя;
- обозначение коробки;
- заводской порядковый номер;
- дата выпуска;
- масса изделия.
Упаковка
Коробки МЗ-2 укладываются и надежно закрепляются на деревянных поддонах, что обеспечивает защиту изделий от механических повреждений и деформаций при транспортировке и хранении.
Перед упаковкой съемная крышка устанавливается и плотно закрывается на коробке МЗ-2, что исключает попадание загрязнений и случайные повреждения во время перевозки.
Технические характеристики коробок МЗ-2 для противовзрывных защитных секций (малогабаритных) МЗС
| Параметр | Значение |
|---|---|
| длина | 282 |
| ширина | 83 |
| высота | 321 |
| Номинальный расход воздуха, м3/час | 1500 |
| Время срабатывания лопастей, сек | 0,4 |
| Площадь живого сечения, м2 | 0,045 |
| Давление ударной волны, кгс/см2 | до 10 |
| Давление ударной волны, за секцией кгс/см2 | 0,01 |
| Масса, кг | 7 |
Техническая свойства коробок МЗ-2
| Параметр | Значение |
|---|---|
| Устанавливаемая противовзрывная защитная секция | МЗС |
| длина | 450 |
| ширина | 150 |
| высота | 510 |
| Давление ударной волны, кгс/см2 | до 10 |
| Диаметр отверстия под воздуховод, мм | 325 |
| Масса, кг | 20 |
