Клапаны избыточного давления КИДм-150, КИДм-150А

Клапаны КИДм-150 и КИДм-150А предназначены для установки на воздуховодах вентиляционных систем и обеспечивают надежную герметизацию помещений, а также автоматическое поддержание установленного уровня избыточного давления в смежных зонах.

Конструкция клапанов позволяет организовать прохождение воздушной среды только в одном направлении, предотвращая обратный переток и повышая эффективность работы вентиляционных систем.

Оборудование применяется на объектах с повышенными требованиями к безопасности и стабильности параметров воздухообмена, где необходим точный контроль давления и направленного движения воздушных потоков.

Поможем подобрать и оформить заказ:

Назначение и функции

  • полная герметизация помещений;
  • автоматическое поддержание постоянного избыточного давления установленной нормы в смежных помещениях;
  • обеспечение прохождения воздушной среды от одного помещения к другому только в одном направлении.

Исполнения и рабочая среда

Клапаны избыточного давления типа КИДм выпускаются в двух вариантах исполнения, что позволяет подобрать оптимальное решение в зависимости от условий эксплуатации и характеристик рабочей среды.

  • обычное исполнение КИДм-150 — рабочая среда: воздух вентиляционных систем;
  • антикоррозионное исполнение КИДм-150А — рабочая среда: выхлопные газы дизелей.

Комплектность поставки

В комплект поставки клапанов КИДм-150 и КИДм-150А входят сами изделия и комплект эксплуатационной документации, необходимой для корректного ввода оборудования в эксплуатацию и дальнейшего обслуживания.

  • клапан избыточного давления КИДм-150 (КИДм-150А) либо партия клапанов одного наименования;
  • руководство по эксплуатации и техническое описание — 1 экземпляр на каждый клапан, допускается оформление одного паспорта на партию до 50 единиц с указанием заводских номеров;
  • паспорт изделия — 1 экземпляр на каждый клапан.

Маркировка изделий

Каждый клапан КИДм-150 и КИДм-150А оснащается фирменной заводской шильдой, размещенной на корпусе изделия. Маркировка содержит основные идентификационные и эксплуатационные данные оборудования.

  • наименование предприятия-изготовителя;
  • обозначение клапана;
  • заводской порядковый номер;
  • дата выпуска;
  • масса изделия.

Упаковка и подготовка к транспортировке

Клапаны избыточного давления КИДм-150 и КИДм-150А укладываются и надежно фиксируются на деревянных поддонах, что обеспечивает защиту изделий от механических повреждений при транспортировке и хранении.

Перед упаковкой выполняется обязательная подготовка клапанов, направленная на сохранность рабочих элементов и стабильность заводских настроек.

  • нанесение технического вазелина на резиновые уплотнения и седло корпуса;
  • поджатие тарели к узлу корпуса с фиксацией эксцентриком;
  • установка противовесов на отметку 49,03 Па (5 мм вод. ст.);
  • пломбирование крышки защитного кожуха клапана.

Основные комплектующие и принцип работы

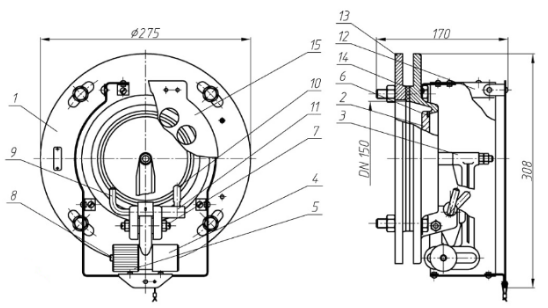

К основным деталям клапана избыточного давления (тип КИДм) КИДм-150, КИДм-150А относятся : корпус 1, тарель 2, рычаг 3, противовесы 4 и 5, уплотнительная прокладка 6

Обозначения на чертеже:

  1. Корпус
  2. Тарель
  3. Рычаг
  4. Противовес
  5. Противовес
  6. Уплотнительная прокладка
  7. Специальный винт
  8. Винт
  9. Запорный рычаг
  10. Ручка
  11. Фиксатор
  12. Кожух
  13. Фланец
  14. Прокладка
  15. Крышка кожуха

К алюминиевому корпусу 1 клапана избыточного давления (тип КИДм) КИДм-150 (КИДм-150А) спецвинтами 7 присоединяется рычаг 3 для смещения противовесов 4 и 5, фиксируемых винтом 8.

К рычагу 3 присоединяется тарель 2 с уплотнительной прокладкой 6.

Под воздействием усилия, создаваемого избыточным давлением на поверхности тарели 2 ,клапан избыточного давления (тип КИДм) КИДм-150 (КИДм-150А) срабатывает (открывается). Затем когда происходит выравнивание или достигаются заданные значения перепада давлений , клапан избыточного давления (тип КИДм) КИДм-150 (КИДм-150А), под воздействием силы тяжести противовесов 4 и 5, установленных в рычаге 3, закрывается.

При герметизации помещений, прижатие тарели к посадочной части корпуса 1 выполняется запорным рычагом 9, и стабилизирует требуемое положение ручкой 10 фиксатора 11. В закрытом положении эксцентрикового устройства и при разряжении около 40мм вод. ст. (400Па), клапан избыточного давления (тип КИДм) КИДм-150 (КИДм-150А) обязан быть в герметичном состоянии.

Механизм клапана избыточного давления (тип КИДм) КИДм-150 (КИДм-150А) находится под защитой предохранительного кожухом 12, который закрепляется к корпусе 1 винтами.

С помощью отверстий (8шт диаметром 25мм) в предохранительном кожухе 15 , проводится контроль положения тарели 2 и рабочего состояния клапана избыточного давления (тип КИДм) КИДм-150 (КИДМ-150А).

Корпус 1 клапана избыточного давления (тип КИДм) КИДм-150 (КИДм-150А), соединяется с фланцем 13 при помощи болтов, шайб и гаек. Стальной фланец 13 приваривается к воздуховоду.

Устанавливается клапан избыточного давления (тип КИДм) КИДм-150 (КИДм-150А) в вертикальном положении. Возможный допуск отклонения клапана избыточного давления (тип КИДм) КИДм-150 (КИДм-150А) от вертикали ±3 градуса.

Клапан избыточного давления (тип КИДм) КИДм-150 (КИДм-150А) настраивается на автоматическое срабатывание смещением противовесов 4 и 5 по длине прорези на рычаге 3.

Свободное (без усилий) открывание клапана избыточного давления (тип КИДм) КИДм-150 (КИДм-150А) получается за счет регулировки спецвинтов 7. К спецвинту 7 использование смазочных материалов запрещено ,так как устройство винтов предназначено для работы при сухом трении.

Тарель 2 клапана избыточного давления (тип КИДм) КИДм-150 (КИДм-150А) должна надежно прижиматься к посадочной части корпуса 1 по всей окружности, не допуская зазоров и пропускания воздуха.

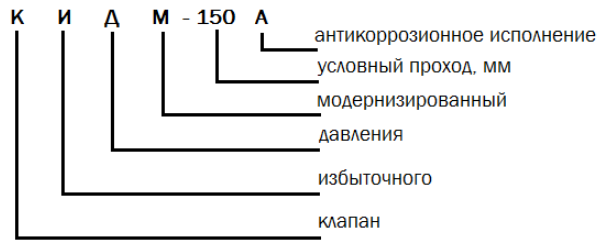

Обозначение

Клапаны избыточного давления (тип КИДм) КИДм-150, КИДм-150А имеют следующий вид обозначения:
