Клапаны избыточного давления КИДм-100, КИДм-100А
Клапаны КИДм-100 и КИДм-100А предназначены для установки на воздуховодах вентиляционных систем с целью обеспечения надежной герметизации помещений и автоматического поддержания заданного уровня избыточного давления в смежных зонах. Оборудование также обеспечивает прохождение воздушной среды только в одном направлении, исключая обратный переток воздуха и повышая общую безопасность эксплуатации инженерных систем.
Применение данных клапанов актуально для объектов с повышенными требованиями к контролю воздушных потоков, где важно обеспечить стабильные параметры давления и направленное движение воздушной среды между помещениями.
Назначение и функции
- полная герметизация помещений;
- автоматическое поддержание постоянного избыточного давления установленной нормы в смежных помещениях;
- обеспечение прохождения воздушной среды от одного помещения к другому только в одном направлении.
Исполнения и рабочая среда
Клапаны избыточного давления типа КИДм выпускаются в двух вариантах исполнения, что позволяет подобрать оптимальное решение в зависимости от условий эксплуатации и характеристик рабочей среды.
- обычное исполнение КИДм-100 — рабочая среда: воздух вентиляционных систем;
- антикоррозионное исполнение КИДм-100А — рабочая среда: выхлопные газы дизелей.
Комплектность поставки
В стандартный комплект поставки клапанов избыточного давления КИДм-100 и КИДм-100А входят изделия и сопроводительная документация, необходимая для правильной эксплуатации и обслуживания оборудования.
- клапан избыточного давления КИДм-100 (КИДм-100А) либо партия клапанов одного наименования;
- руководство по эксплуатации и техническое описание — 1 экземпляр на каждый клапан, допускается оформление одного паспорта на партию до 50 единиц с указанием заводских номеров;
- паспорт изделия — 1 экземпляр на каждый клапан.
В эксплуатационной документации содержится информация о технических характеристиках, правилах безопасной эксплуатации, гарантийных обязательствах и контактных данных предприятия-изготовителя.
Маркировка изделий
Каждый клапан КИДм-100 и КИДм-100А оснащается фирменной заводской шильдой, размещенной на корпусе изделия. Маркировка позволяет идентифицировать оборудование и содержит основные сведения о продукте.
- наименование предприятия-изготовителя;
- обозначение клапана;
- заводской порядковый номер;
- дата выпуска;
- масса изделия.
Упаковка и подготовка к транспортировке
Клапаны избыточного давления КИДм-100 и КИДм-100А размещаются и надежно закрепляются на деревянных поддонах, что обеспечивает защиту изделий от механических повреждений при транспортировке и хранении.
Перед упаковкой выполняется обязательная подготовка клапанов, направленная на сохранность рабочих элементов и стабильность настроек оборудования.
- нанесение технического вазелина на резиновые уплотнения и седло корпуса;
- поджатие тарели к корпусу с фиксацией эксцентриком;
- установка противовесов на отметку 49,03 Па (5 мм вод. ст.);
- пломбирование крышки защитного кожуха клапана.
Основные комплектующие и принцип работы

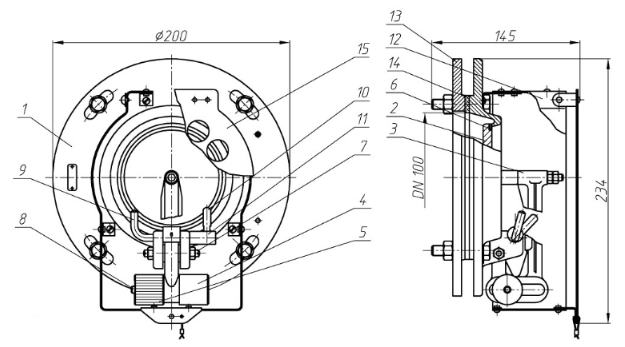

К основным деталям клапана избыточного давления (тип КИДм) КИДм-100, КИДм-100А относятся : корпус 1, тарель 2, рычаг 3, противовесы 4 и 5, уплотнительная прокладка 6
Обозначения на чертеже:
- Корпус
- Тарель
- Рычаг
- Противовес
- Противовес
- Уплотнительная прокладка
- Специальный винт
- Винт
- Запорный рычаг
- Ручка
- Фиксатор
- Кожух
- Фланец
- Прокладка
- Крышка кожуха
К алюминиевому корпусу 1 клапана избыточного давления (тип КИДм) КИДм-100 (КИДм-100А) спецвинтами 7 присоединяется рычаг 3 для смещения противовесов 4 и 5, фиксируемых винтом 8.
К рычагу 3 присоединяется тарель 2 с уплотнительной прокладкой 6.
Под воздействием усилия, создаваемого избыточным давлением на поверхности тарели 2 ,клапан избыточного давления (тип КИДм) КИДм-100 (КИДм-100А) срабатывает (открывается). Затем когда происходит выравнивание или достигаются заданные значения перепада давлений , клапан избыточного давления (тип КИДм) КИДм-100 (КИДм-100А), под воздействием силы тяжести противовесов 4 и 5, установленных в рычаге 3, закрывается.
При герметизации помещений, прижатие тарели к посадочной части корпуса 1 выполняется запорным рычагом 9 ,и стабилизирует требуемое положение ручкой 10 фиксатора 11. В закрытом положении эксцентрикового устройства и при разряжении около 40мм вод. ст. (400Па), клапан избыточного давления (тип КИДм) КИДм-100 (КИДм-100А) обязан быть в герметичном состоянии.
Механизм клапана избыточного давления (тип КИДм) КИДм-100 (КИДм-100А) находится под защитой предохранительного кожухом 12, который закрепляется к корпусе 1 винтами.
С помощью отверстий (8шт диаметром 25мм) в предохранительном кожухе 15 , проводится контроль положения тарели 2 и рабочего состояния клапана избыточного давления (тип КИДм) КИДм-100 (КИДМ-100А).
Корпус 1 клапана избыточного давления (тип КИДм) КИДм-100 (КИДм-100А), соединяется с фланцем 13 при помощи болтов, шайб и гаек. Стальной фланец 13 приваривается к воздуховоду.
Устанавливается клапан избыточного давления (тип КИДм) КИДм-100 (КИДм-100А) в вертикальном положении. Возможный допуск отклонения клапана избыточного давления (тип КИДм) КИДм-100 (КИДм-100А) от вертикали ±3 градуса.
Клапан избыточного давления (тип КИДм) КИДм-100 (КИДм-100А) настраивается на автоматическое срабатывание смещением противовесов 4 и 5 по длине прорези на рычаге 3. Свободное (без усилий) открывание клапана избыточного давления (тип КИДм) КИДм-100 (КИДм-100А) получается за счет регулировки спецвинтов 7. К спецвинту 7 использование смазочных материалов запрещено ,так как устройство винтов предназначено для работы при сухом трении.
Тарель 2 клапана избыточного давления (тип КИДм) КИДм-100 (КИДм-100А) должна надежно прижиматься к посадочной части корпуса 1 по всей окружности, не допуская зазоров и пропускания воздуха.
Обозначение

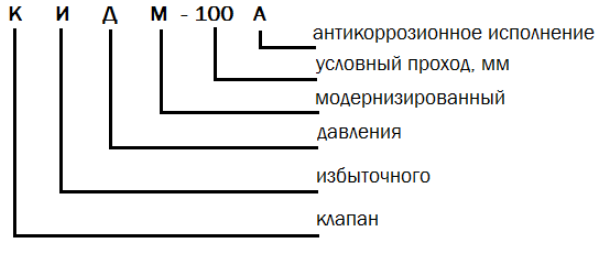

Клапаны избыточного давления (тип КИДм) КИДм-100, КИДм-100А имеют следующий вид обозначения:

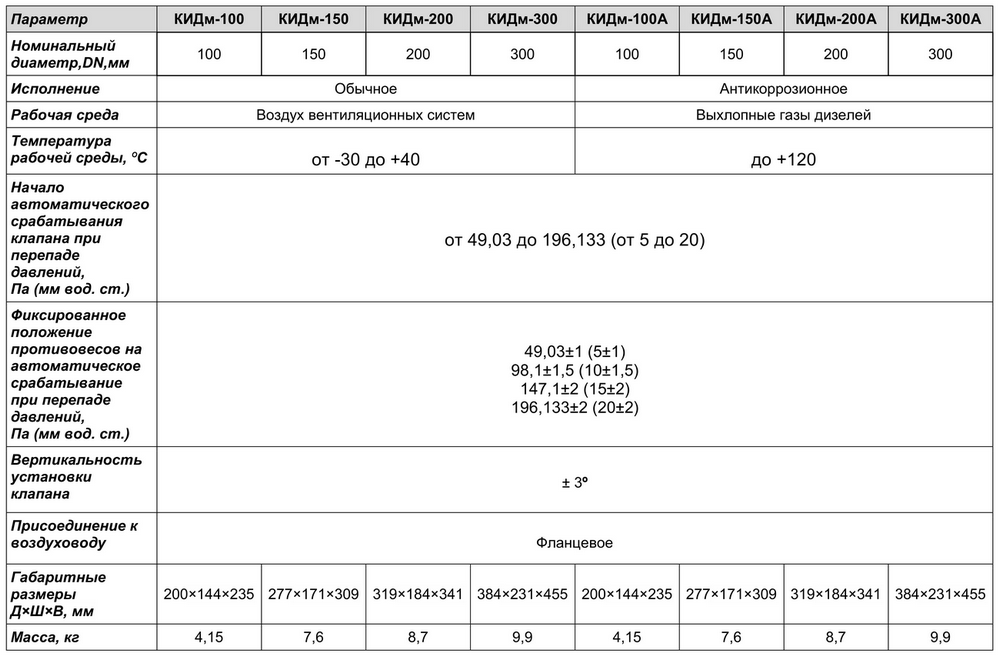

Технические характеристики
