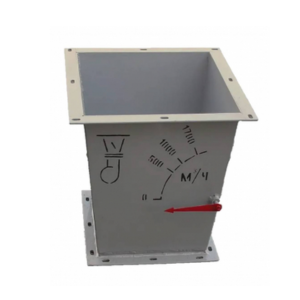

Клапан расходомер-отсекатель КРО-2

Клапаны расходомеры-отсекатели КРО-2 предназначены для точного определения расхода воздуха во время работы электроручного вентилятора ЭРВ-72-2, а также для закрытия проема напорного патрубка вентилятора в момент его остановки или при снижении производительности.

Эти клапаны обеспечивают контроль воздушного потока и защищают вентиляционную систему от перегрузок.

Поможем подобрать и оформить заказ:

Комплектность

В комплект поставки клапана КРО-2 входит:

  • клапан расходомер-отсекатель КРО-2;
  • паспорт;
  • техническое описание;
  • руководство по эксплуатации.

Документация к клапану КРО-2 – паспорт, техническое описание и руководство по эксплуатации – содержит сведения о технических характеристиках изделия, правила безопасной эксплуатации, гарантийный срок службы и контакты предприятия-изготовителя.

Обозначение

Клапаны расходомеры-отсекатели КРО-2 имеют следующий вид обозначения:

  • К – клапан
  • Р – расходомер
  • О – отсекатель
  • 2 – тип исполнения.

Основные комплектующие и принцип работы

Клапан расходомер-отсекатель КРО-2 состоит двухосновных частей.

  1. Прямоугольный корпус 1 клапана расходомера-отсекателя КРО-2 — конструкция кони­ческой формы.
  2. Заслонка 2, расположенная на горизонтальной оси. Эта заслонка под давлением воздуха, подаваемого вентилятором, делает поворот вместе с осью. На оси заслонки установлен на стрелка 3, показывающая расход воздуха по шкале 4 (см. рис. 2).Шкала отображается на внешней стороне корпуса клапана расходомера-отсекателя КРО-2. По завершении работы вентилятора ЭРВ-72-2 заслонка занимает горизонтальное положение, закрывая проем выходного патрубка вентилятора, отсекая вентилятор от вентиляционной сети.
  3. Знак установки клапана 5 указывает как нужно установить клапан расходомер-отсекатель КРО-2 по отношению к выхлопному отверстию вентилятора.

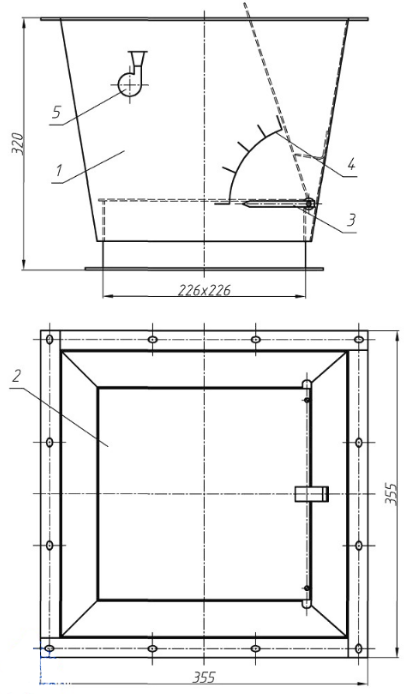

Обозначения на чертеже:

  1. Корпус
  2. Заслонка
  3. Стрелка
  4. Шкала
  5. Знак установки клапана.

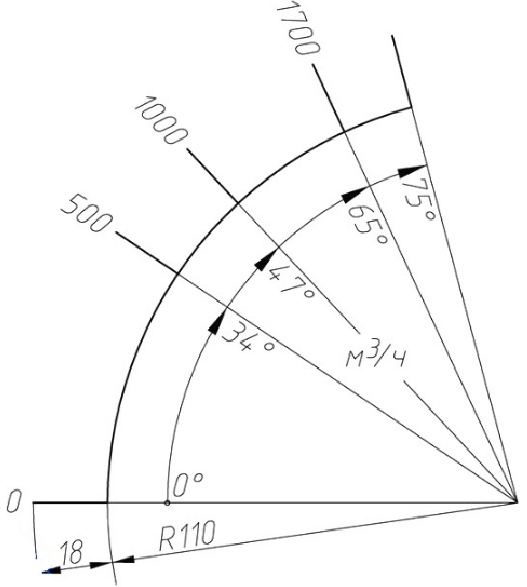

Шкала клапана расходомера-отсекателя КРО-2

Технические характеристики

Параметр Значение
Габаритные размеры, мм
длина 355
ширина 355
высота 320
Максимальный расход воздуха, м3/час 1700
Внутренние размеры входного патрубка, LxL, мм 226х226
Присоединение к воздуховоду Фланцевое
Рабочая среда Воздух вентиляционных систем
Масса, кг 9,1

Аэродинамические сопротивления клапанов расходомеров-отсекателей КРО-2

Расход воздуха, м3/ч 500 1000 1250 1400 1500 1630 1750
Сопротивление, Па 28,44 20,59 15,69 17,16 19,12 22,06 24,52

Маркировка

Каждый клапан расходомер-отсекатель КРО-2 имеет на корпусе фирменную заводскую шильду с маркировкой:

  • наименование предприятия-изготовителя;
  • обозначение клапана;
  • заводской порядковый номер;
  • дата выпуска;
  • масса изделия.
