Клапан расходомер-отсекатель КРО-1

Клапаны расходомеры-отсекатели КРО-1 предназначены для точного определения расхода воздуха во время работы электроручного вентилятора ЭРВ 600/300, а также для закрытия проема напорного патрубка вентилятора в момент его остановки или при уменьшении производительности.

Данное устройство обеспечивает контроль воздушного потока и защищает систему вентиляции от непредвиденных нагрузок.

Поможем подобрать и оформить заказ:

Комплектность

В комплект поставки клапана КРО-1 входит:

  • клапан расходомер-отсекатель КРО-1;
  • паспорт;
  • техническое описание;
  • руководство по эксплуатации.

Документация к клапану КРО-1 – паспорт, техническое описание и руководство по эксплуатации – содержит информацию о технических характеристиках изделия, правила безопасной эксплуатации, гарантийный срок службы и контакты предприятия-изготовителя.

Обозначение

Клапаны расходомеры-отсекатели КРО-1 имеют следующий вид обозначения:

  • К – клапан
  • Р – расходомер
  • О – отсекатель
  • 1 – тип исполнения

Основные комплектующие и принцип работы

Клапан расходомер-отсекатель КРО-1 состоит из корпуса 1 с диффузором и рабочим механизмом, закрепленными на стальном фланце (см. рис. 1).

В рабочий механизм клапана расходомера-отсекателя КРО -1 входят  две створки 2 и 3, одна из которых соединена непод­вижно с осью, проходящей через центр поперечного сечения корпуса, а вторая свободно вращается вокруг оси.

Ось – В то же время  выполняет функции указателя расхода воздуха 7 –размещается в выточках фланца на втулках. Для надежного прилегания створок к корпусу клапана расходомера-отсекателя КРО-1 во фланце по всей внутренней части делается расточка, что дает возможность отсечь перетекание воздуха через корпус выключенного вентилятора.

В начале работы приточной системы вентиляции, под воздействием  давления воздушного потока, створки совершают плавное открывание, в этот момент ось-указатель расхода воздуха 7 указывает производительность вентилятора, которая  показывается по шкале 6, вне зависимости от типа привода, ручного или электрического.

В случае остановки движения воздуха, створки под действием противовесов быстро опускаются и перекрывают проем корпуса клапана расходомера-отсекателя КРО-1. Противо­весы 4 и 5 создают плавность открытия рабочей части при движении воздуха, а также помогают  моментально перекрыть проем клапана расходомера-отсекателя КРО-1 после выключения вентилятора ЭРВ 600/300.

Для получения оптимальных аэродинамических характеристик, створки клапана расходомера-отсекателя КРО-1 устанавливаются и фиксируются  ограничителем хода створок 8, под углом 8-10° относительно вертикальной оси.

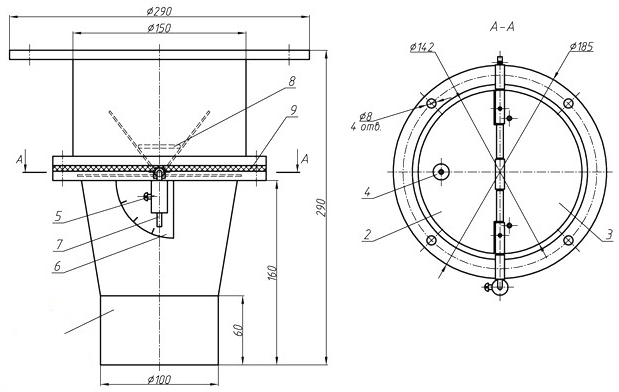

Обозначения на чертеже:

  1. Корпус
  2. Подвижная часть заслонки
  3. Неподвижная часть заслонки (по отношению к оси)
  4. Противовес заслонки
  5. Противовес оси
  6. Шкала
  7. Указатель расхода воздуха
  8. Ограничитель хода створок
  9. Резиновое уплотнение

Маркировка

Каждый клапан расходомер-отсекатель КРО-1 имеет на корпусе фирменную заводскую шильду с маркировкой:

  • наименование предприятия-изготовителя;
  • обозначение клапана;
  • заводской порядковый номер;
  • дата выпуска;
  • масса изделия.

Технические характеристики

Параметр Значение
Габаритные размеры, мм: длина ширина высота 290 290 290
Максимальный расход воздуха, м3/час 600
Внутренние размеры входного патрубка, LxL, мм 100
Присоединение к воздуховоду Фланцевое
Рабочая среда Воздух вентиляционных систем
Масса, кг 2,2
