Баки секционные МСБ-2/0÷4

Баки секционные МСБ-2 предназначены для сбора сточных вод с последующим их самотечным сливом в канализационную сеть.

Они обеспечивают надежное накопление и транспортировку стоков, упрощая организацию санитарной инфраструктуры в помещениях различного назначения.

Поможем подобрать и оформить заказ:

Комплектность поставки

В стандартный комплект поставки баков секционных МСБ-2 входят:

  • бак МСБ-2/0÷4;
  • паспорт изделия;
  • техническое описание;
  • руководство по эксплуатации.

Документация содержит сведения о свойствах изделия, правилах и требованиях безопасной эксплуатации, гарантийном сроке службы, а также контактную информацию предприятия-изготовителя.

Обозначение

Баки секционные МСБ-2 имеют следующий вид обозначения:

Например:  МСБ-2/4

  • М – металлический
  • С – секционный
  • Б – бак
  • 2 – номер модификации
  • 4 – количество секций.

Основные комплектующие и принцип работы

Баки секционные МСБ-2 представляют собой сварную конструкцию из листовой стали. Бак секционный МСБ-1 собирается из секций, численность промежуточных (рядовых) секций зависит от заданного проектом объема бака.

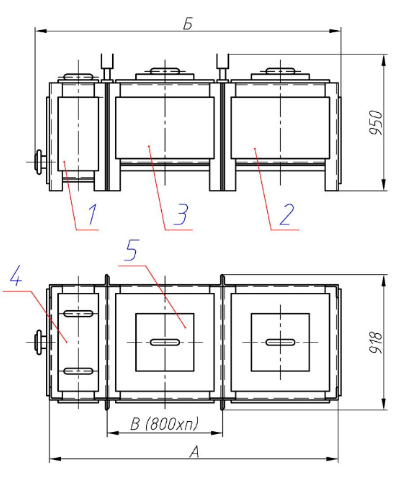

Торцевая секция 2 в отличие от рядовых секций 3 имеет отверстие для под соединения трубы от санитарных приборов. Приемная секция 1 отделена от рядовых секций сороудерживающей решеткой и оснащена крышкой 4 для осмотра и чистки бака.

  1. Секция приемная
  2. Секция торцевая
  3. Секция рядовая
  4. Крышка
  5. Съемная крышка

Маркировка

Каждый бак секционный МСБ-2 оснащен фирменной табличкой на корпусе с указанием:

  • наименования предприятия-изготовителя;
  • обозначения бака;
  • заводского порядкового номера;
  • даты выпуска;
  • массы изделия.

Технические свойства и габаритные размеры баков МСБ-2

Марка бака Размеры, мм Масса, кг, не более Объем, м3
А Б В
МСБ-2/0 1200 1300 0 230 0,46
МСБ-2/1 2000 2100 1х800 330 0,76
МСБ-2/2 2800 2900 2х800 430 1,06
МСБ-2/3 3600 3700 3х800 530 1,36
МСБ-2/4 4400 4500 4х800 630 1,66

Количество основных комплектующих баков МСБ-2

Позиция Наименование Количество, шт.
1 Секция приемная в сборе 1
2 Секция торцевая 1
3 Секция рядовая 0÷4
4 Крышка 1
5 Съемная крышка 1÷5
