Баки секционные МСБ-1/0÷11
Комплектность поставки
В стандартный комплект поставки баков секционных МСБ-1 входят:
- бак МСБ-1/0÷11;
- паспорт изделия;
- техническое описание;
- руководство по эксплуатации.
Документация содержит информацию о свойствах изделия, правилах и требованиях безопасной эксплуатации, гарантийном сроке службы, а также контакты предприятия-изготовителя.
Обозначение
Баки секционные МСБ-1 имеют следующий вид обозначения:
Например: МСБ-1/11
- М– металлический
- С – секционный
- Б – бак
- 1 – номер модификации
- 11 – количество секций.
Основные комплектующие и принцип работы

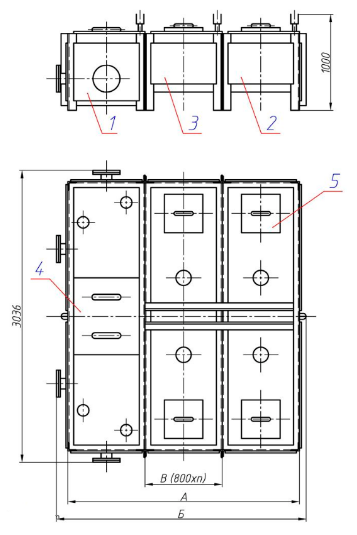

Баки секционные МСБ-1 представляют собой сварную конструкцию из листовой стали (см. рис. 1). Бак секционный МСБ-1 собирается из секций, численность промежуточных (рядовых) секций зависит от заданного проектом объема бака. Приемная секция 1 отделена от рядовых секций 3 сорудерживающей решеткой. Приемная секция оснащена съемной крышкой 4 для осмотра и чистки бака. Отверстия и патрубки для присоединения труб от санитарных приборов, воздухоохладителей, на взмучивание осадка и к насосам заданы в 2-х вариантах для более удобного использования их при привязке. В не использованные отверстия и патрубки устанавливаются заглушки. Верхняя часть бака имеет настил и вилки для размещения перегородок кабин санузлов. Бак применяется при напорном отводе сточных вод во внешнюю канализацию.
- Секция приемная
- Секция торцевая
- Секция рядовая
- Крышка
- Съемная крышка
Маркировка
Каждый бак секционный МСБ-1 оснащен фирменной табличкой на корпусе с указанием:
- наименования предприятия-изготовителя;
- обозначения бака;
- заводского порядкового номера;
- даты выпуска;
- массы изделия.
Технические свойства и габаритные размеры баков МСБ-1
| Марка бака | Размеры, мм | Масса, кг, не более | Объем, м3 | ||
|---|---|---|---|---|---|
| А | Б | В | |||
| МСБ-1/0 | 1600 | 1788 | 0 | 900 | 2,4 |
| МСБ-1/1 | 2400 | 2588 | 1х800 | 1225 | 3,6 |
| МСБ-1/2 | 3200 | 3388 | 2х800 | 1550 | 4,8 |
| МСБ-1/3 | 4000 | 4188 | 3х800 | 1870 | 6,0 |
| МСБ-1/4 | 4800 | 4988 | 4х800 | 2195 | 7,2 |
| МСБ-1/5 | 5600 | 5788 | 5х800 | 2520 | 8,4 |
| МСБ-1/6 | 6400 | 6588 | 6х800 | 2840 | 9,6 |
| МСБ-1/7 | 7200 | 7388 | 7х800 | 3165 | 10,8 |
| МСБ-1/8 | 8000 | 8188 | 8х800 | 3485 | 12,0 |
| МСБ-1/9 | 8800 | 8988 | 9х800 | 3810 | 13,2 |
| МСБ-1/10 | 9600 | 9788 | 10х800 | 4135 | 14,4 |
| МСБ-1/11 | 10400 | 10588 | 11х800 | 4455 | 15,6 |
Количество основных комплектующих баков МСБ-1
| Позиция | Наименование | Количество, шт. |
|---|---|---|
| 1 | Секция приемная в сборе | 1 |
| 2 | Секция торцевая | 1 |
| 3 | Секция рядовая | 0÷11 |
| 4 | Крышка | 1 |
| 5 | Съемная крышка | 2÷24 |
