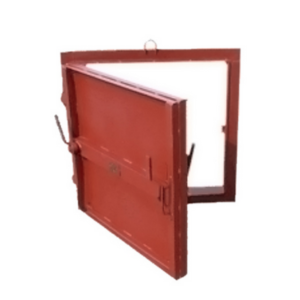

Ставень защитно-герметический СУ-III-2

Ставни защитно-герметические СУ-III-2 предназначены для установки в проемы размером 800×800 мм и применяются в качестве наружных и внутренних защитных устройств в технологических помещениях, а также в сооружениях гражданской обороны.

Изделие относится к категории конструкций повышенной прочности и обеспечивает надежную защиту проема от внешних воздействий, а также требуемый уровень герметичности.

Конструкция ставней рассчитана на длительную эксплуатацию в условиях повышенных нагрузок и подходит для объектов, где предъявляются строгие требования к безопасности, устойчивости и герметизации.

Поможем подобрать и оформить заказ:

Условное обозначение

Ставни защитно-герметические СУ-III-2 имеют следующее обозначение, отражающее их назначение и конструктивные особенности.

  • С – ставень;
  • У – защитно-герметический для убежищ;
  • III – класс безопасности убежища;
  • 2 – порядковый номер разработки конструкции.

Основные комплектующие и принцип работы

Конструкция ставней защитно-герметических СУ-III-2 включает несколько основных элементов, обеспечивающих прочность, надежность и герметичность изделия.

  • Полотно предназначено для полного перекрытия и защиты проема.
  • Коробка (комингс) служит для передачи расчетной нагрузки от полотна на ограждающие конструкции здания и обеспечивает герметизацию проема.
  • Механизм задраивания располагается с внутренней стороны ставня и обеспечивает герметичное закрывание. Конструкция позволяет выполнять открывание и закрывание с обеих сторон. При задраивании запирающие клинья прижимают полотно к коробке, а герметичность достигается за счет уплотнителя из специальной пористой резины, расположенного по периметру полотна.
  • Петли обеспечивают поворот полотна при открытии и закрытии. Петли приварены к коробке, что гарантирует прочность и стабильность работы узла.

Согласованная работа всех элементов конструкции обеспечивает надежное перекрытие проема, устойчивость к нагрузкам и высокий уровень герметичности.

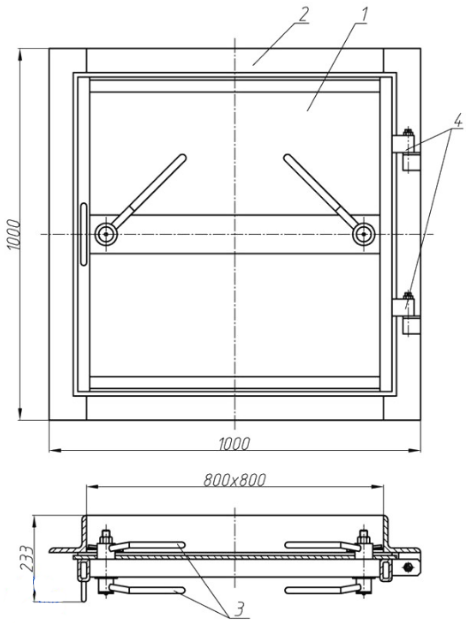

Обозначения на чертеже:

  1. Полотно
  2. Коробка (комингс)
  3. Механизм задраивания
  4. Петли

Ставень защитно-герметический СУ-III-2 представляет собой распашной механизм и располагается в проеме таким образом, чтобы со стороны большого давления (воздействия) полотно 1 прижималось к коробке (комингсу) 2 и работало на прижим (см. рис. 1).

Ставни защитно-герметические СУ-III-2 устанавливаются, как под «правостороннее», так и под «левостороннее» открытие, в зависимости от проектной документации. При монтаже, разворачивают на 180о, под требуемое открытие.

Способ открывания полотна 1 (направо или налево) уточняется с заказчиком перед запуском в производство ставня защитно-герметического СУ-III-2.

Контроль за положением «открыто-закрыто» полотна 1 ставня защитно-герметического СУ-III-2 осуществляется с помощью отметок поворота рукояток механизма задраивания 3.

Комплектность

В комплект поставки ставней защитно-герметических СУ-III-2 входят следующие позиции.

  • ставень защитно-герметический СУ-III-2;
  • паспорт изделия;
  • техническое описание;
  • инструкция по эксплуатации.

Сопроводительная документация содержит сведения о технических характеристиках изделия, требованиях к безопасной эксплуатации, условиях гарантийного обслуживания и контактные данные предприятия-изготовителя.

Маркировка

На корпусе изделия размещена фирменная заводская шильда с основной идентификационной информацией.

  • наименование предприятия-изготовителя;
  • обозначение ставня защитно-герметического;
  • заводской порядковый номер;
  • дата выпуска;
  • масса изделия.

Технические характеристики

Параметр Значение
Габаритные размеры, мм
длина 1000
ширина 233
высота 1000
Размеры проема, мм: высота ширина
высота 800
ширина 800
Максимальное усилие на рукоятке, кг 16,6
Полный ход клина в затворе, мм 54
Поворот штурвала, в градусах 60
Масса, кг 80,2
