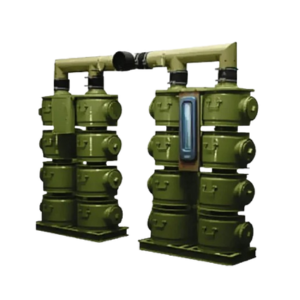

Регенеративная установка «Устройство 300»

Регенеративная установка «Устройство 300» предназначена для регенерации воздуха по кислороду и двуокиси углерода в помещениях убежищ гражданской обороны с третьим режимом вентиляции (режим регенерации) вместимостью до 300 человек.

Поможем подобрать и оформить заказ:

Размещение и эксплуатация

В зависимости от планировки убежища «Устройство 300» может располагаться в один или два ряда

Для убежищ с большей вместимостью, до 2500 человек, требуется установка нескольких устройств.

Установка является частью системы воздухоснабжения убежища и эксплуатируется при температуре воздушного потока от 10°С до 31°С и относительной влажности 60–90%.

Основные комплектующие и принцип работы

«Устройство 300» состоит из регенеративных патронов, воздуховодов, рамы и тягонапоромера.

Патроны устанавливаются в колонки на раме и объединяются выходными воздуховодами. Соединение с системой вентиляции убежища производится при помощи резиновой муфты.

Установка работает под разрежением. Воздух, проходя через патроны, очищается от двуокиси углерода и обогащается кислородом.

Расход воздуха регулируется с помощью шибера. Процесс регенерации сопровождается повышением температуры воздуха до 240°С, поэтому перед подачей в отсеки убежища его необходимо охлаждать в специальном воздухоохладителе, например, гравийном.

Технические характеристики

Показатель Значение
Номинальный расход, м3/час 400±40
Аэродинамическое сопротивление, Па (мм. вод. ст.), не более 735 (75)
Диаметр присоединительных трубопроводов, мм 150
Тепловыделение от устройства, КДж/час (ккал/час) 84000 (20000)
Масса патрона, кг, не более 50
Масса устройства, кг, не более 915
Обслуживающий персонал, чел 2
Габаритные размеры, мм, при расположении в 2 ряда 1220х1120х1875
Габаритные размеры, мм, при расположении в 1 ряд 2480х545х1875
Занимаемая площадь, с учетом зоны обслуживания, м2, при расположении в 2 ряда 5,8
Занимаемая площадь, с учетом зоны обслуживания, м2, при расположении в 1 ряд 7,5
Срок хранения, лет 10
