Расширительная камера РК-2-I

Расширительные камеры РК-2-I предназначены для снижения давления ударной волны, проскочившей за противовзрывную защитную секцию (унифицированную) – УЗС-1 в коробке УЗ-3, до безопасного уровня. Их применение обеспечивает надежную защиту вентиляционных систем и помещений от разрушительного воздействия взрывной волны.

Установка расширительных камер РК-2-I производится на вентиляционных системах по ходу взрывной волны за противовзрывными защитными секциями (унифицированными) – УЗС-1 в коробках УЗ-3. Камеры интегрируются в систему таким образом, чтобы эффективно снижать давление и обеспечивать безопасное функционирование объекта после прохождения волны.

Поможем подобрать и оформить заказ:

Комплектность

В комплект поставки расширительных камер РК-2-I входят:

  • расширительная камера РК-2-I;
  • паспорт;
  • техническое описание;
  • руководство по эксплуатации.

Документация к расширительной камере РК-2-I – паспорт, техническое описание и руководство по эксплуатации – содержит информацию о технических характеристиках изделия, правила и требования безопасной эксплуатации, гарантийный срок службы и контакты предприятия-изготовителя.

Основные комплектующие и принцип работы

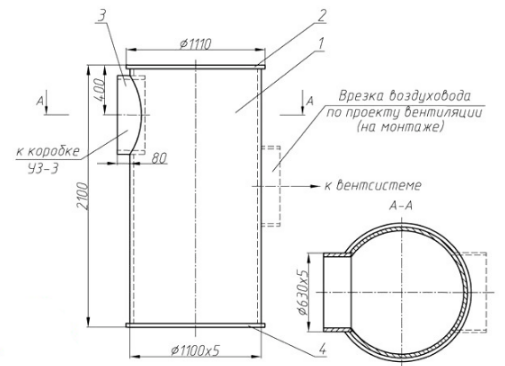

Расширительная камера РК-2-I состоит из трубы 1, диаметром 1100 мм, с вваренными в нее с обеих сторон глухими металлическими полотнами (крышка 3, дно 4). Присоединительный патрубок 2 вваривается в соответствии с чертежом  в стенку расширительной камеры РК-2-I .

Обозначения на чертеже:

  1. Труба
  2. Присоединительный патрубок
  3. Крышка
  4. Дно

Обозначение

Расширительные камеры РК-2-I   имеют следующий вид обозначения:

  • Р — расширительная
  • К — камера
  • 2 – объем камеры в кубических метрах.
  • I – обозначение присоединения к воздуховоду сбоку.

Технические характеристики

Параметр Значение
Габаритные размеры, мм
ширина 1110
высота 2100
Расчетная нагрузка конструкции, кг/см3 0,2
Масса, кг 220

Маркировка

Расширительная камера РК-2-I имеет на корпусе фирменную заводскую шильду с маркировкой:

  • наименование предприятия-изготовителя;
  • обозначение расширительной камеры;
  • заводской порядковый номер;
  • дата выпуска;
  • масса изделия.
