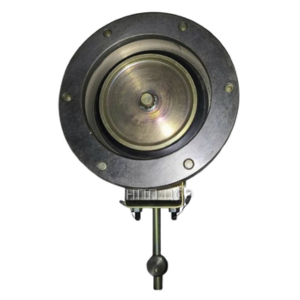

Клапаны избыточного давления КИД

Клапан избыточного давления КИД предназначен для автоматического перепуска воздушных потоков и газов через вентиляционные каналы при повышении давления в помещениях. Оборудование эффективно работает с газовыми средами и воздухом температурой до +115 °С и относительной влажностью до 100%, обеспечивая стабильность параметров микроклимата и защиту инженерных систем от избыточного давления.

Устройство применяется в составе вентиляционных систем на атомных электростанциях и радиохимических объектах, где предъявляются повышенные требования к надежности, безопасности и устойчивости оборудования к агрессивным условиям эксплуатации. Автоматический принцип работы позволяет минимизировать участие персонала и повысить уровень эксплуатационной безопасности.

Поможем подобрать и оформить заказ:

Конструктивные особенности

Клапан избыточного давления КИД имеет прочную и надежную конструкцию, обеспечивающую длительный срок службы и стабильную работу в условиях повышенных нагрузок. Основные элементы изделия подобраны с учетом требований к герметичности и устойчивости к внешним воздействиям.

  • корпус;
  • тарель;
  • рычаг.

Материалы изготовления

В зависимости от условий эксплуатации клапаны избыточного давления КИД изготавливаются в различных вариантах исполнения. Это позволяет подобрать оптимальное решение с учетом требований к коррозионной стойкости и ресурсу оборудования.

  • нержавеющая сталь;
  • углеродистая сталь с последующим антикоррозийным покрытием.

Резиновые уплотнители выполняются из радиационностойких материалов, что обеспечивает надежную герметизацию и стабильную работу клапана в условиях воздействия радиации и повышенной влажности.

Клапаны избыточного давления (тип КИД) имеют следующий вид обозначения:

Основные характеристики

Наименование параметра КИД-100 КИД-150 КИД-200 КИД-250 КИД-300 КИД-350 КИД-400 КИД-500
Условный проход, мм 100 150 200 250 300 350 400 500
Проходное сечение, м² 0,004 0,011 0,017 0,026 0,038 0,049 0,070 0,126
Рабочие перепады давления, Па 50;100 50;100 50;100 50;100 30;50;70;100
Отклонение тарелки, град. 16˚±2˚
Чувствительность не более, Па 10
Избыточное максимальное обратное давление, МПа 0,17
Пропускная способность при перепаде давлений 30 Па, м³/ч — 146 229 330 493 636 857 1630
Пропускная способность при перепаде давлений 50 Па, м³/ч 68,5 189 296 427 636 820 1100 2100
Пропускная способность при перепаде давлений 70 Па, м³/ч 97 224 350 505 753 970 1310 2500
Пропускная способность при перепаде давлений 100 Па, м³/ч — 268 418 603 900 1160 1565 2970
Масса, кг 5,2 10,1 9,9 14,0 18,4 23 32 43,5

Основные габаритные размеры

Тип клапана А, мм Б, мм Д, мм Дш, мм Д тр, мм М, мм N, шт
КИД-100 142 245 165 130 102 М10 4
КИД-150 179 360 224 200 159 М12 6
КИД-200 157 450 280 255 219 М12 6
КИД-250 168 535 335 300 273 М12 8
КИД-300 168 620 390 355 325 М16 8
КИД-350 196 680 450 415 377 М16 10
КИД-400 201 760 500 460 426 М20 10
КИД-500 193 890 580 535 500 М20 10
