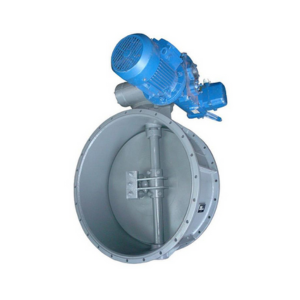

Клапан герметический вентиляционный ГК ИА 01009-1200
Клапаны герметические вентиляционные (тип ГК ИА) – гермоклапаны ГК ИА 01009-1200 предназначены для установки на воздуховодах вентиляционных систем в качестве запорных устройств.
Они рассчитаны на работу при относительной влажности до 98%, температуре от −30°С до +50°С и номинальном давлении среды 0,005–0,006 МПа (0,05–0,06 кгс/см²). Клапаны обеспечивают полную изоляцию помещений от внешней среды или от других помещений.
Управление гермоклапаном осуществляется электроприводом, который комплектуется по согласованию с заказчиком. Монтаж допускается в любом положении, допустимом электроприводом, при котором сохраняется корректное управление клапаном.
Основные комплектующие и принцип работы
Конструкция гермоклапанов ГК ИА 01009-1200 включает следующие элементы:
- Корпус — канал для прохода среды при открытой заслонке;
- Тарель — перекрывающее устройство, обеспечивающее герметичное закрытие пропускного канала;
- Рычаг — прижимает тарель к поверхности седла корпуса;
- Ось — соединяет тарель с рычагом;
- Пружина — фиксирует тарель на потоке и способствует открытию и закрытию клапана;
- Вал — передает движение от привода через рычаг тарели;
- Электропривод — обеспечивает вращение вала и управление клапаном;
- Ограничитель — позволяет клапану работать при любом положении вала, выполняя функции упорного подшипника.
Электропривод обеспечивает дистанционную и местную сигнализацию крайних положений «открыто» и «закрыто», автоматическую остановку при достижении этих положений, а также защиту от превышения допустимого крутящего момента. Герметичность мест выхода вала обеспечивается резиновыми уплотнительными кольцами.

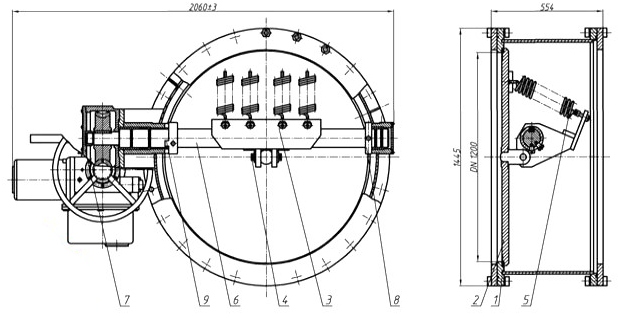

Корпус 1 клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01009-1200 с электроприводом при помощи ответных фланцев соединяется с воздуховодами.Торцы вентиляционных труб, между которыми устанавливается клапан герметический вентиляционный (тип ГК ИА) – гермоклапан ГК ИА 01009-1200, должны быть в таком укрепленном положении, чтобы нагрузка от самого трубопровода не переносилась на болтовые сцепления фланцев.
В процессе открытия клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01009-1200 электропривод подает вращение на вал 6, соединенного с тарелью 2. В начале поворота вала на 20°-30° тарель отсоединяется от седла корпуса клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01009-1200, проворачиваясь, что достигается с помощью трех пружин 5.
При последующем повороте вала на 90° тарель вместе с рычагом 3 становится параллельно линии оси прохода клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01009-1200, создавая условия для свободного прохождение воздушной среды. Движение вала прекращается при срабатывании микровыключателя, который приостанавливает цепь управления электродвигателем.
Закрытие клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01009-1200 происходит в обратной последовательности. Тарель снова поворачивается на 90°, и останавливается параллельно посадочной части. Далее, при последующем повороте вала на 20-30° плотно притягивается к посадочной части корпуса. Вращение вала останавливается при срабатывании микропереключателя, который разъединяет цепь электропривода.
Устройство электропривода допускает выполнять:
- дистанционную или местную сигнализацию конечных положений запорного механизма «открыто» – «закрыто»;
- автоматическую приостановку запорного устройства при достижении конечных положений;
- автоматическую приостановку запорного устройства при превышении заданного крутящего момента.
Герметичность мест выхода вала создается резиновыми уплотнительными кольцами.
Комплектность поставки
В стандартный комплект поставки гермоклапанов ГК ИА 01009-1200 входят:
- клапан герметический вентиляционный с электроприводом или партия одинаковых клапанов;
- паспорт на каждый клапан;
- руководство по эксплуатации и техническое описание;
- паспорт, техническое описание и инструкция по монтажу и эксплуатации электропривода;
- ответные фланцы с крепежными элементами.
Документация содержит сведения о технических характеристиках клапана, правилах безопасной эксплуатации, гарантийных обязательствах и контактные данные предприятия-изготовителя.
Маркировка
Каждый гермоклапан ГК ИА 01009-1200 оснащается фирменной шильдой на корпусе с указанием:
- наименования предприятия-изготовителя;
- обозначения клапана;
- заводского порядкового номера;
- даты выпуска;
- массы изделия.
Упаковка и подготовка к транспортировке
Клапаны ГК ИА 01009-1200 укладываются и надежно закрепляются на деревянные поддоны для защиты от повреждений при транспортировке и хранении.
Перед упаковкой проводится частичная консервация с временной противокоррозионной защитой ВЗ-1 и внутренней упаковкой ВУ-IIА. На резиновые уплотнения и седло корпуса наносится технический вазелин, а тарель прижимается к узлу корпуса и фиксируется, что обеспечивает сохранение герметичности и эксплуатационных характеристик клапана.
Обозначение

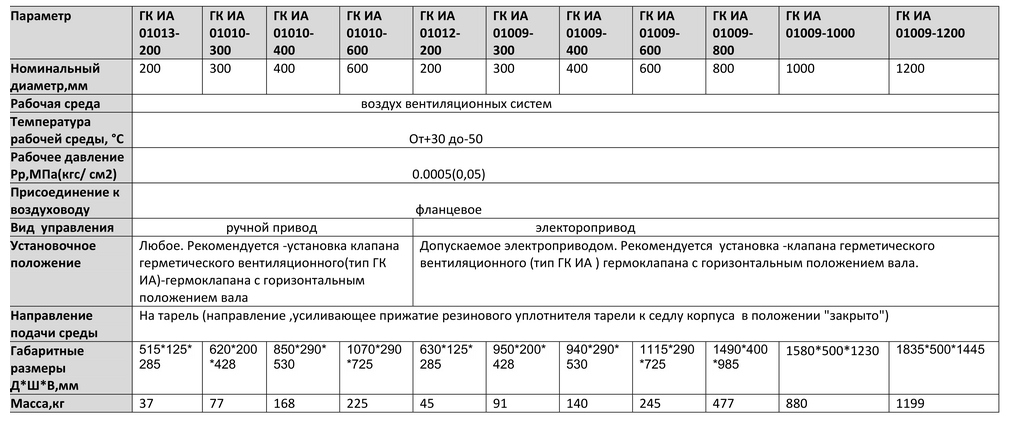

Технические характеристики
