Фильтровентиляционные агрегаты ФВА-49, ФВА-72-2, ФВА-72-3
Фильтровентиляционные агрегаты ФВА-49, ФВА-72-2 и ФВА-72-3 предназначены для очистки атмосферного воздуха от отравляющих веществ, радиоактивной пыли, биологических средств, а также ядовитых и нейтральных дымов.
Оборудование обеспечивает подачу очищенного воздуха в защитные сооружения при температуре окружающей среды от –50 до +50 °С и относительной влажности до 95 % при условии исключения попадания капельно-жидкой влаги.
Агрегаты рассчитаны на эксплуатацию в убежищах, не оборудованных дизельными электростанциями, и обеспечивают надежное функционирование систем вентиляции и фильтрации в различных климатических условиях.
Состав и комплектация агрегатов

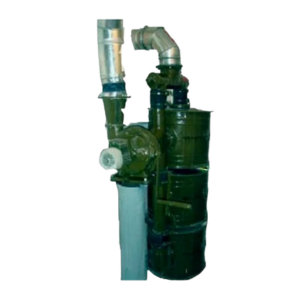

В состав фильтровентиляционного агрегата ФВА-49 входят электроручной вентилятор ЭРВ-49, сдвоенный герметический клапан, расходомер Р-49 и крестовина.
Фильтровентиляционные агрегаты ФВА-72-2 и ФВА-72-3 комплектуются соответствующими электроручными вентиляторами ЭРВ-72-2 или ЭРВ-72-3, сдвоенным герметическим клапаном, клапаном расходомером-отсекателем КРО-2 или КРО-3, а также крестовиной.
Принцип работы и режимы эксплуатации
В режиме чистой вентиляции и регенерации воздух поступает по обводной линии в вентилятор ЭРВ, после чего по сети воздуховодов подается в обслуживаемые помещения.
В режиме фильтровентиляции атмосферный воздух направляется в фильтры-поглотители ФПУ-200, где осуществляется его очистка от отравляющих веществ, радиоактивной пыли и биологических средств. Далее очищенный воздух поступает в вентилятор и распределяется по системе воздуховодов в помещения.
Сдвоенный герметический клапан предназначен для переключения агрегата между режимами работы, а также для полного отключения оборудования от воздухоприемных каналов. Клапан оснащен одним входным патрубком диаметром 150 мм с фланцем для присоединения к воздухоприемному каналу и двумя выходными патрубками диаметром 100 мм для подключения обводной линии и фильтров-поглотителей.
Контроль и дополнительные возможности
На нагнетательном патрубке вентилятора устанавливается соответствующий расходомер Р-49, КРО-2 или КРО-3, предназначенный для контроля объема воздуха, подаваемого в помещения. Присоединение расходомеров к вентилятору и воздуховодам осуществляется посредством фланцевых соединений.
Фильтры-поглотители ФПУ-200 для агрегатов ФВА-49, ФВА-72-2 и ФВА-72-3 заказываются дополнительно. Агрегаты могут комплектоваться одним, двумя или тремя фильтрами ФПУ-200 в зависимости от требуемой производительности и условий эксплуатации.

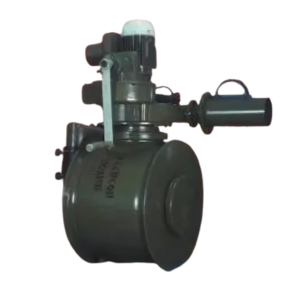

Технические характеристики
| Показатель | ФВА-50/25 | ФВА-100/50 |
|---|---|---|
| Производительность, м3/час | 50 | 100-150 |
| Размеры, мм | 450х490 | 750х650 |
| Вентилятор | МГВ | ВАП |
| Тип | 50 | 100 |
| Частота вращения ручного привода, об/мин | 52 | 44 |
| Мощность электродвигателя, кВт | 0,06 | 0,12 |
| Напряжение питания, В | 220 | 220 |
| Масса вентилятора с приводом, кг | 14 | 20,8 |
| Габаритные размеры, мм | 498х382х425 | 520х400х472 |
| Срок хранения, лет | 5 | 5 |
