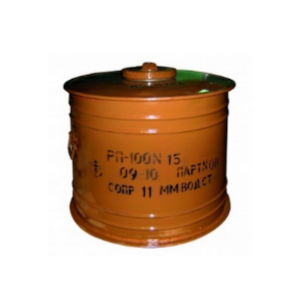

Регенеративный патрон РП-100

Принцип работы

Регенеративный патрон РП-100 работает как под давлением, так и в условиях разрежения. Подача воздуха осуществляется с помощью вентиляционного оборудования. Патрон имеет три отверстия диаметром 100 мм: одно боковое для входа воздуха и два торцевых для выхода. Воздух проходит через слой поглотителя, где и очищается от двуокиси углерода.

Условия эксплуатации

Патрон предназначен для разовой эксплуатации. Включение регенеративного патрона РП-100 происходит при концентрации двуокиси углерода в воздухе убежища, достигшей 2%. Если концентрация повышается до 2,5–3%, ресурс патрона исчерпан, и он подлежит замене. Рабочий диапазон температур составляет от +18°С до +35°С, а относительная влажность воздуха – от 30% до 95%.

Комплектность и монтаж

Регенеративный патрон РП-100 монтируется в установки (колонки) из одного, двух или трех патронов. Подача воздуха, контроль и регулирование расхода осуществляются с помощью вентиляционного и запорного оборудования, а также измерительных приборов. Патроны могут работать как под разрежением, так и под напором и монтироваться перед установкой или после неё. Минимальное расстояние от пола до низа патрона – 50 мм. В мирное время патрон не используется.

Основные комплектующие и принцип работы

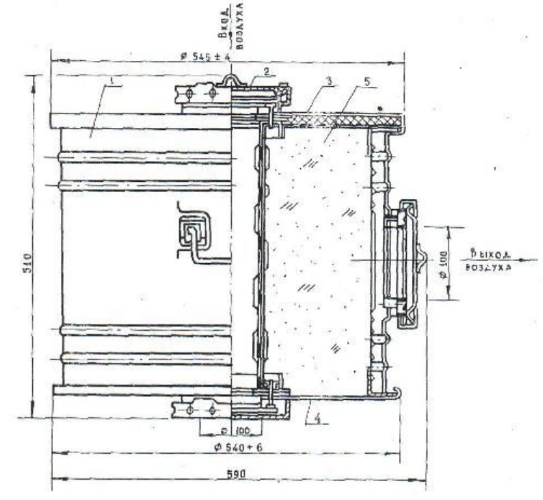

Основными комплектующими регенеративных патронов РП-100 являются: кожух 1, заглушка с ручкой 2, крышка 3, донышко 4, поглотитель 5.

Обозначения на чертеже:

1. Кожух
2. Заглушка с ручкой
3. Крышка
4. Донышко
5. Поглотитель

Технические характеристики
